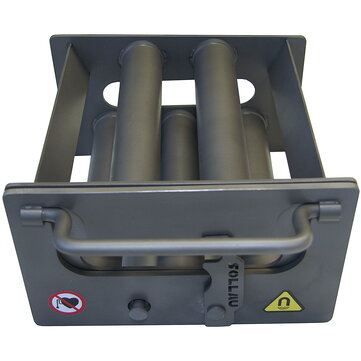

Magnetni separator rešetke u kućištu MSS-MC

Osnovni elementi separatora magnetne rešetke u kućištu su jedan ili dva reda magnetne rešetke (koja se sastoji od cevi od nerđajućeg čelika). Dok materijal teče magnetnim cevima, veoma snažno magnetno polje (koje stvaraju neodim NdFeB magneti unutar epruveta) zarobljava sve metalne čestice na površini cevi. Magnetne rešetke unutar kućišta postavljene su jedna iznad druge, a gornji set cevi se sastoji od jedne cevi manje. Sito rešetke - stvoreno na ovaj način - u veoma je intenzivnom kontaktu sa tečnim materijalom, može da sakupi i najmanje feromagnetne nečistoće i garantuje izuzetno visoku efikasnost odvajanja. Zarobljeni metalni kontaminanti guraju se na donju stranu cevi gde nisu u kontaktu sa protokom proizvoda koji sprečava povratak u čisti materijal.

Da bismo osigurali brzu i jednostavnu vezu, kućište separatora standardno završava prirubnicama (standardni tip, Jacob brzi spojni elementi ili prirubnice prema potrebama klijenta) u veličinama od 100 do 300 mm, ali tip veze možemo podesiti kao kao i njegova veličina i ugrađena visina prema zahtevima klijenta.

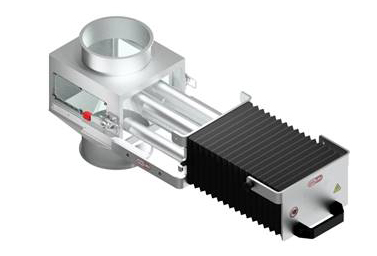

MSS-MC LUX

Jedinstvenost tehničkog rešenja ovog modela sastoji se u sistemu magnetne rešetke koja se kreće teleskopskim toboganima, kao i u izvanrednoj zaštiti magnetnih jezgara. Zahvaljujući svom postavljanju na vodeće pogone, cela magnetna mreža je sastavni deo magnetnog separatora pri čemu se rukovanje magnetnom mrežom i šipkom (tokom čišćenja) obavlja bez napora. Pored toga, magnetna jezgra su trajno zaštićena posebnim poklopcem harmonike, istovremeno radeći tri funkcije tokom čišćenja separatora:

1. Sprečava neželjeno preskakanje feromagnetnih nečistoća sa površine rešetaka nerđajućeg čelika na magnetna jezgra.

2. Štiti magnetna jezgra, npr. pre zaprašivanja (očišćenim materijalom itd.).

3. Eliminiše rizik od kontaminacije očišćenog materijala i komada odrezanog magnetnog jezgra ili njegov površinski premaz.

Odvajač je takođe opremljen sa kontrolnim otvorima (naočare) sa strana, tako da se može vizuelno proveriti protok materijala i količina zarobljenih Fe zagađivača.

Na poseban zahtev, separator se takođe može opremiti poklopcem za zatvaranje za ručni prekid protoka materijala u separator, sigurnosnom bravom itd.

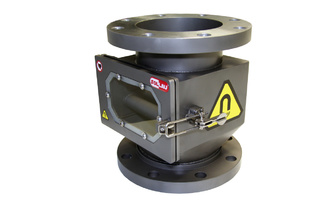

MSS-MC

Ovo je konvencionalni dizajn gde su magnetne rešetke postavljene poprečno u odnosu na ulazna vrata. Protok materijala kao i status zagađenosti cevi mogu se proveriti zahvaljujući inspekcijskom prozoru.

Rešetke se mogu izvaditi iz separatora (npr. za čišćenje) i nakon toga očistiti vrlo lako i brzo (jer feromagnetske čestice spontano otpadaju sa površine rešetke čim se magnetna jezgra ručno izvade iz cevi od nerđajućeg čelika) .

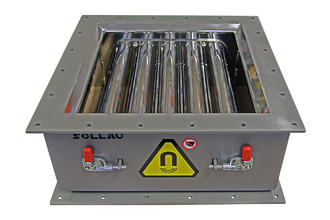

MSS-MC IN

Ovaj inovativni separator ima magnetne rešetke postavljene paralelno sa otvorima vrata, za razliku od standardnog separatora rešetki. Prednost ovog dizajna sastoji se pre svega u tome što separatori većih dimenzija mogu biti opremljeni vodilicama koje će olakšati rukovanje teškim magnetnim rešetkama (nije potrebno potpuno uklanjanje iz kućišta separatora radi čišćenja). Štaviše, unutrašnja struktura ovog posebnog separatora je modifikovana da bi se ograničilo neželjeno nagomilavanje materijala u bilo kom delu separatora (što je važno npr. u skladu sa strogim higijenskim zahtevima koji se odnose na prehrambenu ili farmaceutsku primenu).

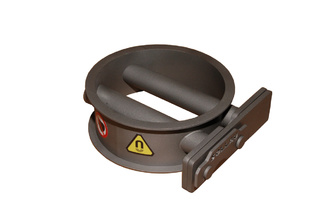

MSS-MC EKO

Ova proračunska verzija separatora za kutije ne nudi sve mogućnosti standardnih magnetnih separatora kutija, međutim, s druge strane, ima nekoliko neospornih prednosti. Idealan je za primenu u cevovodima gde se MSS-MC ili MSS-MC IN ne mogu instalirati zbog ograničenja visine (visina instalacije MSS-MC EKO je samo 50 mm, tako da se ovaj separator može koristiti gotovo na bilo kom mestu primene ). Obostrane standardne JACOB prirubnice osiguravaju lako i brzo pričvršćivanje i zato su otvori za rezervoare, završeci cevi za veliko punjenje u vrećice veoma pogodna polja za primenu MSS-MC EKO. Njeni nedostaci sastoje se u nižem kapacitetu (to je samo jedan rešetkasti separator sa užim cevima i zato je pogodan za manje kontaminirane materijale) i neophodnosti izvlačenja separatora iz cevovodnog sistema tokom čišćenja (naravno, samo ako je ugrađen u cevovod, a ne npr. na izlazu iz rezervoara).

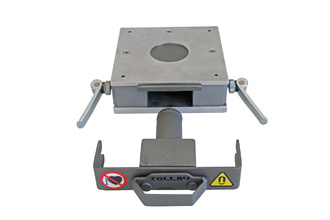

MSS-MC HL

Ovaj specijalni magnetni separator rešetke je opremljen izuzetno robusnom (ali istovremeno i laganom) čeličnom prirubnicom, ima vrlo malu ugrađenu visinu i ima poklopac za ručni prekid protoka materijala u separator. Svi ovi parametri predodređuju ovaj separator za postrojenja ili vodove kod kojih bi centralni prekid dotoka materijala u separator mogao biti problematičan ili neprikladan. Čvrsta konstrukcija istovremeno garantuje da će separator odoljeti čak i veoma velikom opterećenju. Ostali parametri su slični onima MSS-MC IN, tj. Separator ima magnetne rešetke postavljene u pravcu otvaranja ulaznih vrata, tako da se rešetke mogu brzo izvući iz separatora i lako očistiti. Odvajač je namenjen pre svega cevovodima u industriji plastike (treba da bude postavljen ispred preša za brizganje, ekstruzije itd.).

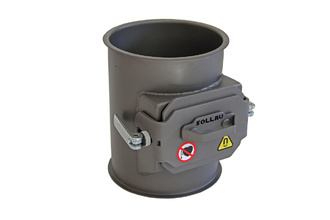

MSS-MC COMPACT

To je ekonomična, ali istovremeno u potpunosti funkcionalna verzija separatora magnetne rešetke za primenu u sistemima cevovoda JACOB. Odvajač se na obe strane završava JACOB prirubnicama (prečnika od 50 mm do 300 mm), međutim, u poređenju sa standardnim odvajačima rešetki, on je jeftiniji, lakši i ima nižu ugrađenu visinu. Pored toga, okruglo telo separatora osigurava nesmetan protok materijala kroz separator (neželjeno lepljenje ili nagomilavanje materijala unutar separatora se ne dešava). Odvajač ima magnetne rešetke postavljene u pravcu otvaranja ulaznih vrata tako da se rešetke mogu izvući iz separatora za čišćenje i očistiti lako i brzo. Zahvaljujući prekidu s JACOB prirubnicama, ovaj separator ima višesektorsku upotrebu (može se primeniti npr. iza uređaja za iscrpljivanje ili separatora prašine).

Magnetne kutije se najčešće koriste u oblasti reciklaže i prerade otpada, prehrambene industrije, farmacije, prerade drveta, plastične industrije, rudarstva i prerade minerala, industrijske proizvodnje keramike i stakla itd.

Nudimo magnetne separatore u tri različite površine:

• peskano (Ra 1.6 µm)
• interno polirani (Ra 0,14 µm)
• potpuno polirani (Ra 0,14 µm)
